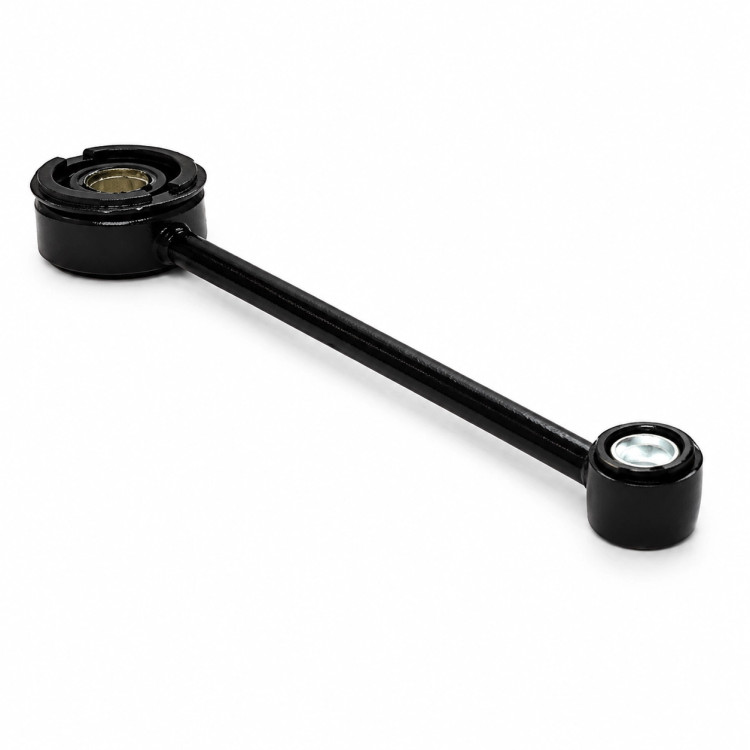

میل ماهک کوتاه پژو 206 - امیرنیا - 3103021010
برند:امیرنیا
شناسه کالا 3103021010
توضیحات
🔧 معرفی میل ماهک کوتاه پژو 206
میل ماهک کوتاه پژو 206 با کد فنی 3103021010، از اجزای مکمل و حیاتی سیستم انتقال فرمان دنده در خودروهای پژو 206 مجهز به گیربکس دستی است. در سیستم تعویض دنده این خودرو معمولاً از ترکیب یک میل ماهک بلند و دو میل ماهک کوتاه استفاده میشود که وظیفه دارند حرکت دستهدنده را به لیورهای انتخابگر روی گیربکس منتقل کنند.
این قطعه در زوایای خاصی از مکانیزم تعویض دنده قرار میگیرد تا حرکتهای جانبی و طولی دستهدنده را با دقت بالا به گیربکس انتقال دهد. میل ماهک کوتاه به دلیل ابعاد کوچکتر، فشار متمرکزی را هنگام تعویض دندههای پرکاربرد تحمل میکند و سلامت آن برای داشتن تعویض دنده نرم و بدون لرزش اهمیت زیادی دارد.
ساختار این قطعه شامل یک میله فلزی مقاوم و دو سر مفصلی (سیبکی) است که با گردگیرهای محافظ پوشانده شدهاند تا از ورود گرد و غبار و آلودگی به محل اتصال جلوگیری شود. ⚙️
📋 مشخصات فنی
|
ویژگی |
مشخصات |
|
نام قطعه |
میل ماهک کوتاه |
|
کد فنی |
3103021010 |
|
کاربرد |
سیستم تعویض دنده پژو 206 |
|
نوع گیربکس |
دستی (BE / MA) |
|
جنس بدنه |
فولاد سختکاری شده ضدزنگ |
|
نوع اتصال |
دارای دو سر مفصل کروی (Ball Joint) |
|
تعداد مورد نیاز |
معمولاً ۲ عدد در هر خودرو (در کنار میل ماهک بلند) |
⚙️ وظیفه میل ماهک کوتاه در سیستم انتقال قدرت
میل ماهک کوتاه بهعنوان یک رابط مکانیکی، وظیفه تبدیل و انتقال حرکت دستهدنده به بازوهای انتخابگر دنده (Selector) را بر عهده دارد. در حالی که میل ماهک بلند انتقال اصلی نیرو را انجام میدهد، مدل کوتاه وظیفه تنظیم دقیق موقعیت دنده و هماهنگی حرکتها را بر عهده دارد.
وظایف اصلی این قطعه شامل موارد زیر است:
• انتقال حرکات عرضی دستهدنده برای انتخاب مسیر دندهها
• کاهش لرزشهای منتقلشده از گیربکس به دستهدنده
• تثبیت موقعیت دنده هنگام درگیری چرخدندهها
⚠️ علائم خرابی میل ماهک کوتاه
خرابی این قطعه معمولاً در مفصلهای سیبکی آن رخ میدهد و با نشانههای زیر همراه است:
• خارج شدن ناگهانی دستهدنده از جای خود (در اصطلاح: ماهک در رفته است)
• لقی غیرعادی دستهدنده
• صدای تقتق یا سایش هنگام تعویض دنده
• سفت شدن تعویض دنده
• دشوار شدن پیدا کردن موقعیت دقیق دندهها
در صورت مشاهده این علائم، بررسی و در صورت نیاز تعویض میل ماهک کوتاه ضروری است. ❗
⭐ مزایا و ویژگیها
• استفاده از آلیاژ فولادی مقاوم در برابر خمشدگی
• مفصلهای سیبکی روان با طول عمر بالا
• نصب سریع بدون نیاز به باز کردن کامل گیربکس
• هماهنگی کامل با میل ماهک بلند (کد 3103022010)
• کمک به جلوگیری از آسیب به ماهک داخلی و برنجیهای گیربکس
🛠️ نکات نصب و نگهداری
• بهتر است در صورت خرابی یکی از میل ماهکها، کل مجموعه (یک بلند و دو کوتاه) تعویض شود تا هماهنگی سیستم حفظ شود.
• قبل از نصب مفصلها مقدار کمی گریس نسوز داخل کاسه مفصل استفاده شود.
• سلامت گردگیرهای مفصل بررسی شود تا از ورود گرد و خاک جلوگیری گردد.
• از وارد کردن ضربه شدید به دستهدنده خودداری شود تا مفصلها و اتصالات آسیب نبینند.
نقد و بررسی
🚘 تحلیل عملکرد مکانیکی
در پژو 206 سیستم تعویض دنده بهصورت مکانیزم اهرمبندی (Linkage) طراحی شده است. میل ماهک کوتاه با کد 3103021010 معمولاً روی لیور انتخاب دنده (Gear Selector Lever) نصب میشود و اتصال آن بهصورت فشاری روی یک گوی فلزی انجام میگیرد.
این طراحی باعث میشود میله بتواند در زوایای مختلف حرکت کند، در حالی که اتصال آن همچنان محکم باقی میماند. در صورت فرسودگی کاسه مفصل، احتمال جدا شدن میله از گوی افزایش مییابد و در چنین حالتی امکان تعویض دنده از بین میرود. ⚠️
🧱 متریال و دوام
بدنه میل ماهک کوتاه معمولاً از فولاد کربنی ساخته میشود که برای افزایش مقاومت در برابر خمش و سایش تحت عملیات حرارتی قرار میگیرد. همچنین برای جلوگیری از خوردگی، سطح آن با پوشش گالوانیزه یا رنگ کورهای محافظت میشود.
مفصلهای انتهایی نیز از پلیمرهای مهندسی مقاوم به سایش ساخته میشوند تا تماس فلز با فلز کاهش یافته و حرکت قطعه نرمتر انجام شود. ✅
🔩 تفاوت با میل ماهک بلند
تفاوت اصلی میل ماهک کوتاه با مدل بلند در طول بازو و محل قرارگیری آن است. میل ماهک بلند وظیفه انتقال حرکت از فاصله دورتر را بر عهده دارد، در حالی که میل ماهک کوتاه در نزدیکی گیربکس قرار گرفته و تنظیم نهایی زاویه ورود به دنده را انجام میدهد.
به دلیل فشار مستقیم ناشی از تعویض دنده، خرابی میل ماهک کوتاه معمولاً بیشتر از نوع بلند رخ میدهد.
⏳ عمر مفید
عمر مفید میل ماهک کوتاه بسته به شرایط رانندگی و کیفیت قطعه معمولاً بین 60 تا 100 هزار کیلومتر است. رانندگی در ترافیکهای سنگین و تعویض دنده مداوم میتواند عمر مفصلهای این قطعه را کاهش دهد.
