بوش طبق لبه دار - L90 - 2024002010
برند:امیرنیا
شناسه کالا 2024002010
ناموجود
دیدن محصولات مرتبطتوضیحات

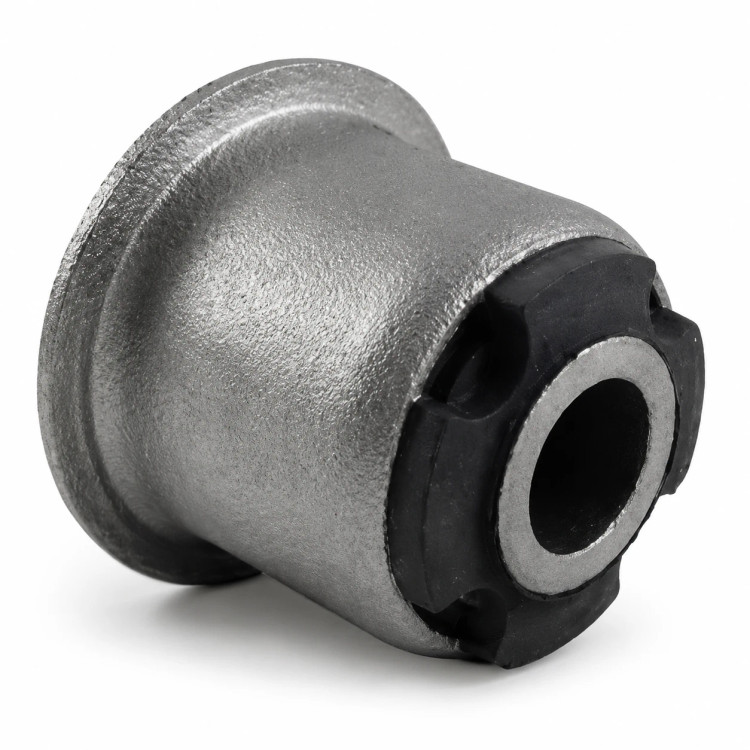

🔧 بوش طبق لبهدار L90 – 2024002010
قطعهای حیاتی برای جذب ضربات و حفظ هندسی سیستم تعلیق جلو
📝 مقدمه و شرح محصول
بوش طبق لبهدار ال۹۰ (L90) با شماره فنی 2024002010 یکی از اجزای اصلی سیستم تعلیق جلو است که وظیفه اتصال طبق (Control Arm) به شاسی یا رام خودرو را بر عهده دارد. این قطعه به عنوان یک مفصل نیمهصلب عمل کرده و اجازه میدهد طبق حول محور خود حرکت دورانی محدودی داشته باشد.
طراحی این بوش به صورت لبهدار (Flanged) است؛ این لبهها باعث میشوند بوش در جای خود در بدنه طبق کاملاً تثبیت شده و از حرکت عرضی یا جابهجایی ناخواسته بوش در داخل حفره طبق جلوگیری شود. این قطعه ترکیبی از یک بوش فلزی درونی، یک لایه لاستیک با کیفیت بالا و یک پوسته فلزی بیرونی است که وظیفه اصلی آن جذب ارتعاشات جاده و جلوگیری از انتقال ضربات مستقیم به اتاق خودرو است.
خرابی این بوش مستقیماً بر روی زاوایای چرخ (کمبر و کستر) تاثیر گذاشته و منجر به برهم خوردن تنظیم فرمان و لاستیکسایی میشود.
⚙️ مشخصات فنی
|
ویژگی |
توضیحات |
|
نام قطعه |
بوش طبق لبهدار (بزرگ) |
|
شماره فنی |
2024002010 |
|
سازگاری با خودرو |
ال۹۰ (L90)، ساندرو، پارس تندر |
|
محل نصب |
محل اتصال طبق به رام جلو |
|
جنس |
ترکیب فولاد و لاستیک (Bimetallic/Rubber) |
|
نوع طراحی |
لبهدار جهت تثبیت بهتر |
|
وظیفه اصلی |
جذب ضربه و مفصلبندی طبق |
🎯 وظیفه و عملکرد
بوش طبق لبهدار نقش “غضروف” را در مفصل سیستم تعلیق ایفا میکند. این قطعه باید همزمان صلبیت لازم برای حفظ زاویه چرخ و انعطاف لازم برای جذب ضربه را داشته باشد.
وظایف اصلی این قطعه:
- ✅ اتصال طبق به شاسی (رام) جلو
- ✅ جذب ضربات ناشی از دستاندازها و ناهمواریهای مسیر
- ✅ جلوگیری از تماس مستقیم فلز طبق با فلز رام
- ✅ حفظ پایداری و هندسی سیستم تعلیق در هنگام شتابگیری و ترمزگیری
- ✅ کاهش لرزشهای منتقل شده به غربیلک فرمان
⚠️ علائم خرابی بوش طبق لبهدار
خرابی این قطعه معمولاً با نشانههای زیر همراه است:
- 🔊 صدای تقتق یا کوبش (به خصوص هنگام عبور از دستانداز یا ترمزگیری ناگهانی)
- 🚗 انحراف خودرو به یک سمت (برهم خوردن تنظیم فرمان)
- ⚠️ لرزش در غربیلک فرمان در سرعتهای خاص
- 📉 لاستیکسایی غیرطبیعی در لبههای داخلی یا خارجی
- 🔧 مشاهده ترکخوردگی، پارگی یا لهیدگی در قسمت لاستیکی بوش
✅ مزایای استفاده از قطعه اصلی و باکیفیت
✔️ سواری نرمتر و بیصدا در کابین
✔️ افزایش عمر مفید لاستیکها به دلیل حفظ زوایای چرخ
✔️ فرمانپذیری (Handing) دقیقتر خودرو
✔️ مقاومت بالا در برابر تنشهای کششی و فشاری
✔️ دوام طولانی در برابر گرما و مواد شیمیایی جاده
🔧 نکات نصب و نگهداری
1️⃣ پرس اصولی: این بوش باید با استفاده از دستگاه پرس هیدرولیک در طبق جا زده شود. ضربه زدن با چکش باعث دفرمه شدن لبهها و خرابی زودرس میشود.
2️⃣ تعویض جفتی: همیشه توصیه میشود بوشهای طبق هر دو سمت خودرو را همزمان تعویض کنید تا تعادل سیستم تعلیق حفظ شود.
3️⃣ بررسی طبق: قبل از نصب بوش جدید، محل قرارگیری آن در طبق بررسی شود تا گشاد نشده باشد.
4️⃣ سفت کردن در حالت بار: پیچهای طبق باید زمانی که خودرو روی زمین است (زیر بار است) سفت شوند تا لاستیک بوش تحت تنش دائمی نباشد.
نقد و بررسی
🔍 بررسی تخصصی بوش طبق لبهدار L90 – 2024002010
📌 اهمیت طراحی لبهدار (Flanged)
تفاوت اصلی بوشهای لبهدار با بوشهای ساده در کنترل نیروهای جانبی است. در خودروی ال۹۰، به دلیل طراحی سیستم تعلیق مکفرسون، طبق تحت نیروهای طولی و عرضی شدیدی قرار دارد. لبههای این بوش مانند یک تکیهگاه عمل کرده و اجازه نمیدهند طبق بر روی بوش بلغزد. این موضوع باعث میشود در پیچهای تند، خودرو پایداری خود را حفظ کرده و احساس “گیجی فرمان” ایجاد نشود.
⚙️ ساختار و متریال
- بخش داخلی: لوله فلزی ماشینکاری شده برای عبور پیچ اتصال.
- بخش میانی: لاستیک طبیعی (NR) یا سنتتیک با سختی (Shore A) مشخص که قدرت جذب ضربه بسیار بالایی دارد.
- بخش بیرونی: پوسته فلزی با لبههای تقویت شده که پرس شدن در طبق را ممکن میسازد.
لاستیک بهکار رفته در این بوش باید در برابر روغن، گریس و تغییرات دمایی مقاوم باشد تا دچار پدیده “خشکشدگی” و ترک نشود.
🚗 عملکرد در شرایط مختلف
رانندگی در اتوبان
بوش سالم باعث میشود خودرو در سرعتهای بالا “شناور” نباشد و خط مستقیم را بهخوبی حفظ کند.
ترمزگیری شدید
در لحظه ترمزگیری، طبق تمایل به حرکت به سمت عقب دارد. بوش طبق لبهدار با مقاومت خود مانع از تغییر زاویه چرخ و لرزش شدید فرمان میشود.
🛠 دلایل اصلی خرابی
- افتادن در چاله های عمیق با سرعت بالا
- اتمام عمر مفید لاستیک (خشک شدن بر اثر زمان)
- نشت روغن موتور یا واسکازین روی بوش (که باعث نرم شدن و متلاشی شدن لاستیک میشود)
- نصب غیر اصولی (بدون پرس)
⏳ عمر مفید
بوش طبق از قطعات مصرفی با عمر نسبتاً طولانی است. در شرایط جادهای ایران، عمر مفید آن معمولاً:
✅ 60 تا 100 هزار کیلومتر
تخمین زده میشود. بررسی وضعیت ظاهری آن در هر بار تعویض روغن یا سرویس جلوبندی الزامی است.
🛒 نکات مهم هنگام خرید
- حتماً به شماره فنی 2024002010 توجه کنید.
- کیفیت ریختهگری پوسته فلزی و صاف بودن لبهها را بررسی کنید.
- لاستیک بوش نباید دارای پلیسه، حباب یا بوی تند و غیرعادی (نشاندهنده لاستیک بازیافتی) باشد.
- برندهای معتبر با بستهبندی پلمب را انتخاب کنید.
💡 توصیه نهایی متخصص
بوش طبق لبهدار ال۹۰ با کد 2024002010 ستون فقرات اتصال طبق به بدنه است. با توجه به هزینههای بالای تعمیر جلوبندی و قیمت لاستیک، تعویض به موقع این قطعه با نوع باکیفیت، از هزینههای سنگین بعدی جلوگیری میکند. اگر هنگام حرکت در دستانداز صدای “لَقلَق” میشنوید، احتمالاً زمان تعویض این بوش فرا رسیده است.
✅ مناسب برای: حذف صدای جلوبندی و پایداری فرمان
⚠️ مناسب نیست برای: نصب با چکش و ابزار غیر استاندارد
